ASME SA182 F316L csőlap hőcserélőhöz

Mi az ASME SA182 F316L Tubesheet?

Az ASME SA182 F316L csőlap kritikus alkatrész, jellemzően vastag lemez pontosan fúrt lyukakkal, alacsony -széntartalmú (L) 316 rozsdamentes acélból, amely megfelel az ASTM A182 szabványnak. Alkalmas magas-hőmérsékletű/magas{7}}nyomású környezetben, és elsősorban hőcserélőkben használják csövek alátámasztására, folyadékok szétválasztására és korrózióállóság biztosítására, különösen korrozív környezetben, például petrolkémiai vagy tengeri alkalmazásokban. Az általunk szállított ASME SA182 F316L csőlemezek a finomítókban és nagy vegyi üzemekben leggyakrabban használt hőcserélő alkatrészek közé tartoznak.



ASTM A182 F316L rozsdamentes acél hőcserélő csőlap specifikációi

Ingatlan	Specifikáció
Anyag fokozat	ASTM A182 F316L
Anyag típusa	Rozsdamentes acél
Szakítószilárdság	520 MPa vagy annál nagyobb
Hozamerő	Nagyobb vagy egyenlő, mint 205 MPa (0,2%-os eltolás)
Megnyúlás	40% vagy nagyobb (50 mm-es hosszban)
Keménység	200 HB vagy annál kisebb
Felületi kikészítés	Polírozott, izzított vagy az előírások szerint
Vastagsági tartomány	10 mm és 150 mm között
Külső átmérő tartomány	100 mm-től 1000 mm-ig (alkalmazástól függően)
Szabványos vastagság a hőcserélőhöz	Általában 30-80 mm
Hőmérsékletállóság	Folyamatos szolgáltatás 870 fokig (1600 fok F)





Hőcserélő típusa

Válassza ki a hőcserélő típusát.

U-A csőnek csak egy csőlapja van. A csövek "U" alakúak. A köteg karbantartás miatt eltávolítható, de a cső belsejét nehezebb tisztítani a hajlítás miatt.

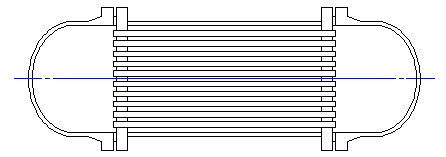

A Fixed két csőlappal rendelkezik, amelyek a hőcserélő mindkét végén vannak rögzítve, és egyenes csövekkel vannak összekötve egymással. Mindkét csőlemez álló helyzetben van, így a héj és a csövek között eltérő hőtágulás alakulhat ki. Néha dilatációs hézag szükséges a termikus növekedés elnyeléséhez. A tágulási hézagok végeselemes elemzéséhez fix típusú csőlemez hőcserélőt kell választania.

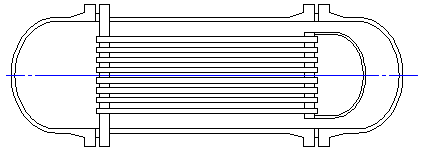

A lebegőnek van egy csőlapja, amely rögzített (álló), és egy szabadon mozgatható. Mert egy csőlapúszók,a héj és a csövek közötti hőtáguláskülönbség elnyelődik. Ez a hőcserélő-kategória a legsokoldalúbb és egyben a legköltségesebb is. A csövek az U-csöves hőcserélőkhöz képest könnyen tisztíthatók is.

Az ASTM A182 F316L csőlapok fő alkalmazásai

Vegyipar és petrolkémiai ipar: Különféle hőcserélők, kondenzátorok és reaktorok, amelyeket korrozív közegek, például savak, lúgok és sók kezelésére használnak.

Tengerészeti tervezés: Tengervíz-sótalanító üzemek, hajók hőcserélői és offshore platform hűtőrendszerek.

Gyógyszer- és élelmiszeripar: Rendkívül magas anyagtisztaságot és korrózióállóságot igénylő technológiai berendezések.

Atomenergia-ipar: Kiegészítő hűtőrendszerek és hőcserélő berendezések nem-nukleáris alkatrészekhez.

Cellulóz- és papíripar: Korrozív vegyi oldatok kezelése.



Az ASTM A182 F316L csőlapok biztonságosan nedvességálló műanyag csomagolásba vannak csomagolva, faládák vagy acélkeretek további védelmet biztosítanak a szállítás közbeni sérülések elkerülése és a biztonságos szállítás érdekében.
